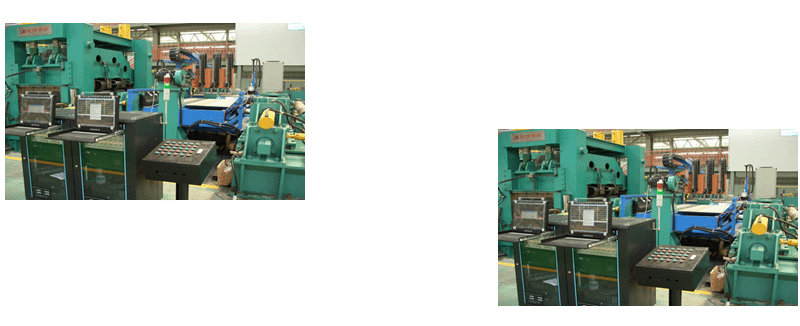

超声波中厚板及板带自动检测系统

电阻焊或螺旋焊管原料板、锅炉压力容器用板、船舶用板、建筑用钢板等自动检测系统。适用范围：钢板宽度大于500mm自动检测板材中部和侧边区域，采用固定或摆动扫查方式，根据钢板宽度和相关标准灵活配置探头配有板边自动跟踪系统，保证板材侧边50mm100%覆盖扫查根据所选标准对检测结果自动评判并生成检测报告

探伤应用离线或在线检测各种金属棒材、无缝管材、焊接管材和带材（包括圆形、六角形、矩形和正方形等截面金属材料）的表面，近表面、内表面及内部缺陷，通常采用外穿式探头，被测材料穿过外穿式探头内孔直线传输运行检测；高频焊管在线涡流探伤也可采用马鞍式磁饱和器、马鞍式探头（通常，当管径偏大时采用）检测焊逢质量，包括未焊透、夹杂、沙眼、气孔、内毛刺和内壁焊瘤等缺陷。

当被测材料表面积很大，或外形复杂（如曲轴、汽车零部件、汽轮机叶片等），且要求较高（如汽轮机大轴中心孔，金属零部件、飞机螺栓孔等），则需采用点探头，手动或配备自动扫描装置实现逐点扫描检测。

不同的检测方式需配备不同的辅助设备，也可因地制宜，充分利用生产现场的现有设备，设计专用的辅助装置来实现。对流动性现场通常采用简易轻便的辅助装置来实现，也可采用手动方式。
