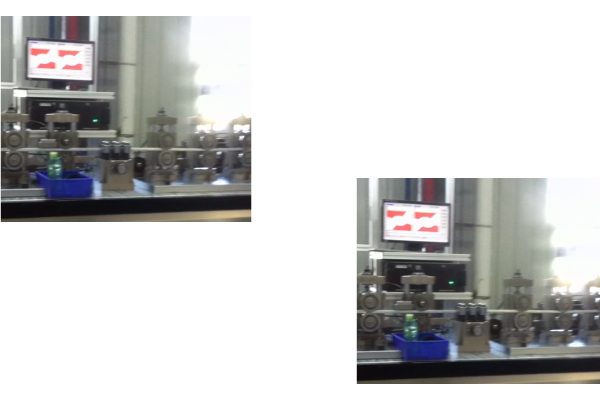

扁铝管在线涡流探伤系统

扁铝管单薄柔软，在生产过程横向窜动非常大，严重影响检测效果，且探头极易磨损。对此专门设计了随动式探头架，探头与扁铝管既同步随动，又无相对移动。消除了横向窜动等干扰信号，并延长探头使用寿命。

全自动气动喷标器及其支架。喷标器可间断性喷涂快干标记漆。支架可使喷标器任意调节，简捷方便。

探伤应用离线或在线检测各种金属棒材、无缝管材、焊接管材和带材（包括圆形、六角形、矩形和正方形等截面金属材料）的表面，近表面、内表面及内部缺陷，通常采用外穿式探头，被测材料穿过外穿式探头内孔直线传输运行检测；高频焊管在线涡流探伤也可采用马鞍式磁饱和器、马鞍式探头（通常，当管径偏大时采用）检测焊逢质量，包括未焊透、夹杂、沙眼、气孔、内毛刺和内壁焊瘤等缺陷。

当被测材料表面积很大，或外形复杂（如曲轴、汽车零部件、汽轮机叶片等），且要求较高（如汽轮机大轴中心孔，金属零部件、飞机螺栓孔等），则需采用点探头，手动或配备自动扫描装置实现逐点扫描检测。

不同的检测方式需配备不同的辅助设备，也可因地制宜，充分利用生产现场的现有设备，设计专用的辅助装置来实现。对流动性现场通常采用简易轻便的辅助装置来实现，也可采用手动方式。
